Lớp cảm biến 1
“Có gì thay đổi không?”
Các node nhỏ gọn, tiêu thụ ít điện theo dõi bất thường methane cục bộ kéo dài quanh các thiết bị quan trọng.
§ 00Hồ sơ kỹ thuật · Thư mời đối tác trình diễn thực địa
Phát hiện sớm.
Xác minh khi cần.
Giám sát methane hai lớp cho nhà vận hành dầu khí upstream và midstream. XMR tách việc phát hiện bất thường methane liên tục khỏi việc xác minh đạt chuẩn đo lường theo yêu cầu: các node kích hoạt giá thấp giám sát sát thiết bị được chọn; một UAV dùng chung điều tra các sự kiện đáng tin cậy và trả về kết quả sẵn sàng cho nhà vận hành.
Lớp 1 · Tripwire liên tụcLớp 2 · Drone đo chính xác
- Phát hiện
- Kiểm tra an toàn bay
- Bay
- Xác minh
- Báo cáo
Hình 1Kiến trúc XMR ở mức khái niệm: node tripwire luôn bật + điều phối tại hiện trường + đo đạc bằng UAV có mục tiêu. Hình động minh họa khái niệm. Mặt bằng, chùm khí và đường bay không phải dữ liệu thực địa.
- Khi nào?
- Phát hiện bất thường
- Ở đâu?
- Khoanh vùng nguồn khả dĩ
- Bao nhiêu?
- Ước lượng lưu lượng phát thải
- Soạn bởi
- XM Robotics LLC
- Trụ sở
- Houston, Texas
- Mức sẵn sàng
- TRL 6 (đánh giá thận trọng, hệ tích hợp)
- Đang tìm
- Đối tác pilot upstream & midstream
§ 01Khoảng trống vận hành
Một tiếng báo động chưa phải là lệnh công việc.
Nhà vận hành không mua dữ liệu methane chỉ để có dữ liệu. Họ cần biết có sự kiện phát thải đáng kể hay không, cần cử đội kiểm tra tới đâu, và lượng khí có thể đang thoát ra là bao nhiêu. Riêng một tín hiệu nồng độ thường không trả lời đủ cả ba câu hỏi.
Những câu hỏi nhà vận hành thực sự cần trả lời
- 01Có phát thải bất thường xảy ra không?
- 02Thiết bị nào là nguồn gây ra?
- 03Mức độ rò rỉ nghiêm trọng tới đâu?
- 04Có cần can thiệp ngay không?
- 05Kết quả đo được ghi nhận với độ tin cậy ra sao?
Nồng độ methane tại một điểm cố định phụ thuộc vào lưu lượng phát thải, khoảng cách tới nguồn, gió, sự xáo trộn khí quyển và hình học thiết bị. Một rò rỉ lớn có thể chỉ tạo tín hiệu yếu ở monitor ở xa, trong khi rò rỉ nhỏ lại cho nồng độ cục bộ cao khi gió thuận.
- Monitor cố định
- Cho tính liên tục — độ phủ thời gian rất tốt, nhưng chỉ đo methane bay tới cảm biến.
- Dịch vụ khảo sát
- Cho thông tin nguồn chi tiết hơn — nhưng chỉ khi có đợt khảo sát.
- XMR
- Nối hai việc đó trong một quy trình vận hành theo sự kiện.
Minh họa
Đề xuất của XMR
Tripwire sát thiết bị
Một bất thường cục bộ khởi động cuộc điều tra trên không có mục tiêu bằng thiết bị đo methane chính xác.
Một phản ứng vận hành phối hợp
- Khi nào
- Node ghi nhận sự kiện
- Ở đâu
- Drone thu hẹp vùng nguồn
- Bao nhiêu
- Ước lượng lưu lượng + bằng chứng
§ 02Triết lý thiết kế
Đặt cảm biến đơn giản sát nơi có vấn đề.
Hệ thống báo trộm gia đình không đặt một cảnh sát ở mỗi cửa. Cảm biến rẻ tiền phát hiện sự kiện; bảng điều khiển đánh giá tín hiệu; phản ứng giá trị cao hơn chỉ được điều động khi cần. XMR áp dụng đúng cách phân vai này cho giám sát công nghiệp.
Cảm biến phát hiện ra vấn đề không nhất thiết phải là thiết bị xác minh và đo lường vấn đề đó.
An ninh gia đình
Mô hình công nghiệp XMR
Rê chuột hoặc focus vào một mục để thấy phần tương ứng.
Lớp cảm biến 2
“Ở đâu, và bao nhiêu?”
Một drone dùng chung mang các cảm biến laser bổ trợ nhau và đo 3D có mục tiêu.
- 01Khoảng cách nguồn–cảm biến ngắn hơn giúp giảm phụ thuộc vào việc chùm khí phải di chuyển xa, và tăng khả năng chùm khí đi qua một cảm biến.
- 02Lợi ích không phải là cảm biến rẻ chính xác hơn thiết bị cao cấp — mà là độ phủ không gian tốt hơn với cùng ngân sách phần cứng cố định.
- 03Nhiệm vụ hẹp (phát hiện tín hiệu bất thường kéo dài so với nền cục bộ) cho phép node nhỏ gọn, ít điện, chạy pin, ít linh kiện đắt tiền.
- 04Đặc biệt phù hợp với cơ sở có nhiều nguồn phát thải tiềm năng nhưng ít khi xảy ra sự kiện cần đo chi tiết.
§ 03Kiến trúc hệ thống
Hai lớp cảm biến, một phản ứng phối hợp.
XMR kết hợp một mạng phát hiện gần nguồn hoạt động liên tục với một nền tảng đo chính xác di động. Trạm điều phối đặt tại cơ sở kết nối hai lớp và quản lý phản ứng; phần mềm biến số đo thành quyết định gắn với thiết bị.
Trạm thời tiết
Nhà vận hành
Bản tin sự kiện
Nhiệm vụ điều tra
Dữ liệu CH₄ + đường bay RTK
Xử lý & điều động
Trạm điều phối
Vai trò: Trung tâm điều phối đặt tại hiện trường (base station) — tương đương bảng điều khiển của hệ thống an ninh gia đình.
Đầu vào
- Sự kiện từ node và vị trí thực tế
- Thông tin từ cảm biến lân cận nếu có
- Khí tượng tại hiện trường: tốc độ và hướng gió
- Tình trạng sẵn sàng của drone và quyền do nhà vận hành thiết lập
Đầu ra
- Nhiệm vụ cho UAV
- Hồ sơ sự kiện / báo lên
Chức năng
- Gắn sự kiện với thiết bị và đánh giá độ duy trì của tín hiệu
- Áp dụng quy tắc vận hành có thể cấu hình
- Tạo nhiệm vụ điều tra khi điều kiện phù hợp
- Lưu, lên lịch lại hoặc báo lên khi không thể bay
Giới hạn
Thiết kế để sau này tích hợp thêm cảm biến và kết nối với nền tảng báo cáo, bảo trì của nhà vận hành.
§ 04Cảm biến & Smart Gridding
Đo ở nơi thông tin có giá trị nhất.
Thay vì khảo sát dàn trải, UAV xuất phát khi đã biết tín hiệu kích hoạt đến từ đâu, bố trí thiết bị và hướng gió. Sau đó chính các tín hiệu methane quan sát được quyết định điểm đo tiếp theo.
Hai thiết bị laser bổ trợ nhau
| Thiết bị | Đơn vị | Đo gì | Vai trò khi tìm kiếm |
|---|---|---|---|
| Đo tích phân theo đường quang | ppm·m | Methane dọc theo một đường quang | Quét nhanh theo không gian; tìm vùng methane tăng cao |
| Đo nồng độ cục bộ | ppm | Methane tại các vị trí 3D cụ thể | Mô tả cấu trúc chùm khí; ràng buộc mô hình định vị và lưu lượng |
Cả hai dùng nguyên lý quang phổ hấp thụ laser đã được thiết lập. XMR không tuyên bố đã phát minh ra nguyên lý quang phổ này.
Mô phỏng
Gió thổi về
- Số mẫu
- 0
- Tín hiệu đỉnh (tương đối)
- —
- Bất định vị trí nguồn
- —
- Chùm khí tổng hợp
- Mẫu đo (đậm = cao)
- Nguồn ước lượng ± bất định
§ 05Demo bay thử
Từ lúc xả khí methane tới kết quả trên dashboard.
Video quay một chuyến bay thử của hệ thống XMR tích hợp: xả khí methane, node tripwire kích hoạt, drone bay quét tìm kiếm, và kết quả hiện trên dashboard của XMR — chính quy trình theo sự kiện được mô tả trong hồ sơ này, chạy trọn vẹn từ đầu đến cuối.
Video cho thấy
- 01
Xả khí methane
Methane được xả ra trong quá trình thử nghiệm.
- 02
Node kích hoạt
Node tripwire phát hiện bất thường và gửi sự kiện.
- 03

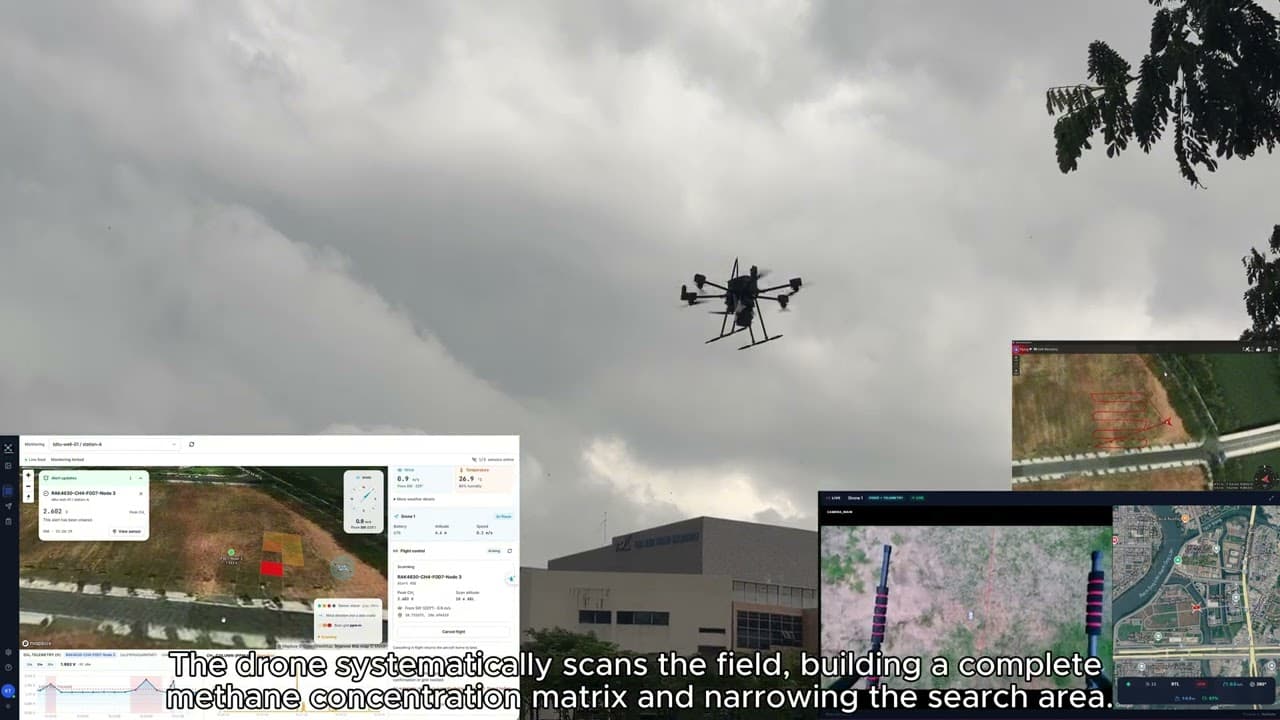

UAV bay quét
Drone bay theo mẫu tìm kiếm trên khu vực, thu hẹp dần về phía chùm khí.
- 04
Kết quả trên dashboard
Số đo và kết quả được hiển thị trên dashboard của XMR.
§ 06Trình diễn minh họa
Từ một rò rỉ tới một quyết định.
Hãy hình dung một bất thường methane ban đêm gần phớt làm kín của máy nén. Một node phát hiện thay đổi kéo dài; trạm điều phối đánh giá theo quy tắc của nhà vận hành, khí tượng và sự sẵn sàng bay; khi điều kiện cho phép, UAV tới điều tra và tinh chỉnh vùng tìm kiếm bằng số đo methane.
Minh họa
Kết quả sự kiện
Xác nhận
Đã khoanh vùng nguồn và ước lượng lưu lượng kèm độ bất định.
Chưa kết luận
Đã bay điều tra nhưng bằng chứng chưa đủ để xác định nguồn.
Chưa hoàn thành
Điều kiện vận hành không cho phép xác minh; sự kiện vẫn mở.
§ 07Kết quả cho nhà vận hành
Nhà vận hành thực sự nhận được gì.
Dashboard chuyển số đo thành quyết định vận hành: thiết bị nhiều khả năng bị ảnh hưởng, ước lượng kg CH₄/h, bằng chứng đã dùng, độ bất định, và đề xuất phân loại bước tiếp theo.
XMR Báo cáo sự kiện methane
Minh họaTrạm nén A
Sự kiện ví dụ XMR-001 / Thiết bị C-2
Cơ sở + đường bay tìm kiếm
- Nguồn khả dĩ
- Cụm phớt làm kín máy nén C-2
- Lưu lượng ví dụ
- 1,4kg CH₄/h
- Trạng thái
- Xem xét / xác minh
Gói bằng chứng
- Tín hiệu kích hoạt từ node
- Gió tại hiện trường
- Đường bay RTK
- Số đo methane tích phân đường quang và cục bộ
- Tuyên bố độ bất định
Cảnh báo thô
“Methane cao hơn mức nền”
Báo cáo để ra quyết định
Nguồn + lưu lượng ước lượng + bằng chứng
Giá trị cho nhà vận hành
Trải nghiệm hướng tới là ưu tiên các cảnh báo phát thải đã xác minh, có thể hành động — thay vì làm nhân sự quá tải với mọi dao động nhất thời của cảm biến.
- Ít báo động mơ hồ hơn
- Điều tra có mục tiêu hơn
- Bằng chứng tốt hơn
- Giảm các chuyến đi hiện trường không cần thiết
Đợt pilot sẽ xác định báo cáo này đạt độ chính xác tới đâu với hình học cơ sở, thời tiết và điều kiện phát thải thực tế.
§ 08Mô hình kinh tế
Từ sở hữu thiết bị sang đo lường như một dịch vụ.
Phần đắt nhất của việc giám sát không cần lặp lại ở mọi nguồn phát thải tiềm năng. XMR đề xuất các tripwire cố định giá phải chăng, một trạm điều phối, và quyền sử dụng dịch vụ đo bằng UAV dùng chung.
Giả định
Mua thiết bị truyền thống
- $$$
- $$$
- $$$
- $$$
- $$$
- $$$
Năng lực đo chính xác được mua và bảo trì tại từng điểm giám sát (khái niệm đơn giản hóa).
Mô hình dịch vụ XMR
Mạng node dày đặc gần nguồn
Một tài nguyên đo chính xác dùng chung phục vụ nhiều điểm cuối giá thấp.
Ví dụ giả định: chỉ tính chi phí mua node
6 node cao cấp so với 18 node kích hoạt
- 6 node cao cấp
- 36 đơn vị
- 18 node kích hoạt
- 18 đơn vị
Mục tiêu đề xuất
≈ 1/6
Mục tiêu giá phần cứng node kích hoạt so với một số thiết bị giám sát cố định cao cấp
Mục tiêu thương mại hóa, phụ thuộc cấu hình cuối, sản lượng và báo giá tương đương — chưa phải lợi thế giá đã được chứng minh trên toàn thị trường.
Nhà vận hành trả tiền cho gì
- 01Mạng phát hiệnMạng node cố định giá phải chăng và trạm điều phối.
- 02Thuê bao giám sátDịch vụ định kỳ cho nhận biết liên tục và xử lý sự kiện.
- 03Xác minh trên khôngDịch vụ xác minh UAV được định nghĩa rõ; một hệ UAV có thể phục vụ một cơ sở lớn hoặc một cụm cơ sở.
Cách này chuyển phần lớn vốn đầu tư cho hệ thống đo từ nhà vận hành sang mô hình dịch vụ vận hành, trong khi nhà vận hành vẫn tiếp cận được công nghệ đo hiện đại.
Chỉ số thật: tổng chi phí giám sát và xác minh trên mỗi cơ sở
- Lắp đặt
- Phần cứng trạm điều phối
- Mức sử dụng drone / dock
- Nhân công cho nhiệm vụ bay
- Giấy phép hàng không
- Bảo trì
- Phần mềm
- Xử lý tiếp của nhà vận hành
Các chi phí này sẽ được đo trong đợt trình diễn thực địa, bao gồm chi phí để có mỗi báo cáo xác minh có thể hành động.
Giả thuyết thương mại: phát hiện liên tục giá rẻ cộng với đo chất lượng cao dùng chung theo sự kiện cho tổng chi phí thấp hơn so với mua riêng hai năng lực này.
§ 09Ý nghĩa với khách hàng
Chi phí thấp hơn. Trả lời nhanh hơn. Số đo tốt hơn.
Trong kỹ thuật, người ta thường nói bạn chỉ được chọn hai trong ba: chi phí, thời gian hoặc chất lượng.
Minh họa
Truyền thống: chọn hai
Cảm biến giá phải chăng mang lại khả năng nhận biết liên tục ngay cạnh những thiết bị quan trọng. Khi có điều bất thường, thiết bị đo chính xác trên không sẽ điều tra và cung cấp đúng những số đo mà nhà vận hành thực sự cần.
Chúng tôi không phát minh lại công nghệ đo methane. Chúng tôi đổi mới cách triển khai nó.
01 — Chi phí thấp hơn
Giám sát nhiều hơn, đầu tư ít hơn
Tại sao phải đầu tư thiết bị đo đắt tiền ở mọi điểm giám sát, khi một hệ thống đo chính xác dùng chung có thể phục vụ nhiều vị trí?
Kiến trúc của chúng tôi được thiết kế để mang lại:
- CAPEX ban đầu thấp hơnNode kích hoạt giá phải chăng giúp việc phủ giám sát rộng hơn đến cấp thiết bị trở nên khả thi về tài chính.
- Phủ rộng hơn với cùng ngân sách phần cứngĐặt giám sát gần hơn các cụm bồn chứa, van, máy nén và những nguồn phát thải tiềm năng khác.
- Giảm đầu tư trùng lặpTiếp cận năng lực đo trên không hiện đại qua một dịch vụ dùng chung, thay vì mua năng lực đo tương đương tại từng vị trí.
- Tổng chi phí giám sát thấp hơnGiảm phụ thuộc vào các đợt khảo sát xác minh phải sắp xếp riêng và những chuyến kiểm tra hiện trường không cần thiết.
§ 10Tầm nhìn
Từ giám sát methane đến trí tuệ dữ liệu phát thải.
Điểm khởi đầu của chúng tôi là phát hiện methane. Tầm nhìn dài hạn là số hóa dấu chân phát thải của các hoạt động công nghiệp.
Hiện nay, phần lớn dữ liệu methane tồn tại dưới dạng các số đo cảm biến rời rạc, báo cáo khảo sát và những ước tính phát thải không thường xuyên. Chúng tôi hướng tới một điều khác hẳn: một bản đồ phát thải số luôn cập nhật, cho nhà vận hành biết không chỉ methane đang thoát ra ở đâu, mà cả toàn bộ hoạt động của họ đang diễn biến ra sao theo thời gian.
XMR kết hợp cảm biến phân tán, đo đạc tự động trên không và AI để biến phát thải vật lý thành thông tin có cấu trúc, có thể hành động.
Tầm nhìn dài hạnMinh họa
Chọn một thiết bị
Hồ sơ thiết bị · Hồ sơ minh họa
Lặp lại- Ở đâu
- Máy nén C-2
- Bao nhiêu
- Khi nào
- Làm gì tiếp
- Lặp lại
01 | Dầu khí
Số hóa từng thiết bị
Hãy hình dung bạn mở bản đồ số của một mỏ dầu và nắm được hồ sơ phát thải của từng cụm bồn chứa, van, máy nén và thiết bị xử lý.
Mỗi sự kiện phát thải đã xác minh trở thành một phần của hồ sơ số ngày càng đầy đủ, gắn với thiết bị thực tế:
- Ở đâu
- Xác định nguồn phát thải đến cấp thiết bị.
- Bao nhiêu
- Ước lượng lưu lượng phát thải methane kèm độ bất định của phép đo.
- Khi nào
- Lịch sử sự kiện và thay đổi phát thải theo thời gian.
- Làm gì tiếp
- AI hỗ trợ nhận diện sự cố lặp lại, thiết bị ưu tiên cao và cơ hội bảo trì.
Từ một chiếc van đến cả một mỏ, tầm nhìn của chúng tôi là giúp nhà vận hành thấy rõ hơn hiệu quả phát thải của mình mà không phải chỉ dựa vào các đợt khảo sát định kỳ rời rạc.
Chúng tôi đang xây dựng nhiều hơn một hệ thống giám sát.
- Cảm biến thu nhận tín hiệu.
- Drone thu thập bằng chứng.
- AI biến số đo thành tri thức.
Tham vọng của chúng tôi là trở thành hạ tầng dữ liệu phát thải, giúp các nhà vận hành công nghiệp hiểu, quản lý và cuối cùng là giảm dấu chân môi trường của mình.
§ 11Lời mời tới ngành
Chúng tôi đã chứng minh được khái niệm. Giờ cần bạn cùng chứng minh giá trị của nó.
Các đợt trình diễn thực địa ban đầu cho thấy cảm biến mặt đất giá thấp có thể kích hoạt một cuộc điều tra trên không và hỗ trợ một quy trình đo phối hợp.
Nhưng trình diễn được một công nghệ không đồng nghĩa với chứng minh được giá trị của nó trong vận hành công nghiệp thực tế.
Đó là lúc chúng tôi cần bạn.
Chúng tôi mời các nhà vận hành upstream và midstream cùng kiểm chứng hệ thống trong điều kiện vận hành thực tế.
Cùng nhau, chúng ta muốn trả lời ba câu hỏi:
- 01
Chi phí
Có thể giảm tổng chi phí giám sát liên tục và xác minh phát thải không?
- 02
Thời gian
Có thể rút ngắn thời gian từ lúc phát hiện tới khi có kết quả để hành động không?
- 03
Chất lượng
Có thể khoanh vùng nguồn đáng tin cậy và đưa ra ước lượng phát thải có cơ sở, đồng thời mở rộng độ phủ giám sát không?
Chúng tôi tin kiến trúc này có thể thay đổi thế đánh đổi truyền thống. Bước tiếp theo là chứng minh điều đó bằng dữ liệu vận hành thực tế.
- Thời gian
- 8–12 tuần
- Sau khi chọn cơ sở và được phép vận hành
- Node kích hoạt
- 6–10
- Mạng thiết kế riêng cho cơ sở
- Hạ tầng
- Trạm + thời tiết
- Trạm liên lạc và trạm thời tiết tại cơ sở
- Bay
- VLOS
- Bay trong tầm nhìn có giám sát khi cần
01 · Phạm vi
XMR và nhà vận hành xác định thiết bị ưu tiên, xem xét hình học cơ sở và khí tượng, thiết lập vùng phủ liên lạc, đánh giá phân vùng nguy hiểm, và lập kế hoạch triển khai và bay an toàn.
Upstream
Cụm bồn chứa / thiết bị xử lý
Midstream
Tài sản nén / thu gom
XMR đóng góp
Chúng tôi mang đến phần cứng giám sát, công nghệ đo trên không, đội ngũ kỹ sư và một quy trình đánh giá thực địa có cấu trúc.
- Node giám sát prototype và tích hợp hệ thống
- Trạm điều phối
- Payload đo và nền tảng UAV
- Phần mềm xử lý dữ liệu và hồ sơ sự kiện
- Giao thức thử nghiệm, hỗ trợ kỹ thuật và báo cáo hiệu năng thực địa cuối cùng
Nhà vận hành đóng góp
Bạn mang đến một cơ sở tiêu biểu, kinh nghiệm vận hành, hướng dẫn an toàn và những câu hỏi quan trọng với hoạt động kinh doanh của bạn.
- Một cơ sở tiêu biểu và các ưu tiên giám sát có ý nghĩa
- Rà soát an toàn, HSE và hàng không; quyền tiếp cận
- Tùy chọn: xả khí có kiểm soát được duyệt và phép đo tham chiếu
- Phản hồi về quy trình bảo trì, báo cáo và thế nào là “có thể hành động”
Nhà vận hành tham gia có thể định hình thiết kế triển khai, xác định các chỉ tiêu kỹ thuật và kinh tế có ý nghĩa, và đánh giá hệ thống trước khi thương mại hóa rộng rãi.
Hợp tác có thể được cấu trúc theo các điều khoản bảo mật, quyền truy cập dữ liệu, sở hữu trí tuệ và công bố do hai bên thống nhất.
§ 12An toàn, sẵn sàng pháp lý & triển khai có trách nhiệm
Ranh giới rõ ràng, nói trước.
Cơ sở dầu khí có những yêu cầu không thể giải quyết chỉ bằng hiệu năng cảm biến. Đây là các giới hạn XMR tự đặt ra cho mình ở thời điểm hiện tại.
- Khu vực nguy hiểm
- Node thương mại đang được phát triển hướng tới yêu cầu an toàn nội tại và Class I, Division 1 / Zone 1. Không được mô tả prototype hiện tại là đã chứng nhận; thiết bị pilot chỉ lắp ở nơi phân vùng và phê duyệt an toàn của nhà vận hành cho phép.
- An toàn công nghệ
- XMR là giải pháp giám sát và xác minh phát thải. Không thay thế báo động khí cháy đã chứng nhận, hệ thống dừng khẩn cấp (ESD) hay thiết bị an toàn công nghệ khác.
- Hàng không
- Hoạt động drone tuân thủ quy định hàng không, sự cho phép của nhà vận hành, giới hạn của cơ sở, khoảng cách an toàn và điều kiện thời tiết đã định. Tự động hóa không thay thế yêu cầu giám sát hay giấy phép.
- Tình trạng pháp lý
- XMR không tuyên bố đã được chấp thuận là phương pháp thử nghiệm thay thế của EPA. Việc được chấp nhận hay thay thế phương pháp cần đánh giá riêng theo chương trình áp dụng. Triển khai ban đầu bổ trợ cho quy trình LDAR hiện có.
- Dữ liệu & an ninh mạng
- Quyền sở hữu dữ liệu, hồ sơ sự kiện, kiểm soát an ninh mạng và yêu cầu tích hợp được xác định với từng nhà vận hành tham gia.
- Lộ trình kỹ thuật
- Thiết kế và chứng nhận khu vực nguy hiểm, độ bền môi trường, liên lạc vô tuyến trong cơ sở nhiều kim loại, cấp phép hàng không, an toàn nhiệm vụ bay, bảo mật dữ liệu và quy trình bảo trì.
§ 13Thuật ngữ
Các thuật ngữ trong hồ sơ.
- Node tripwire
- Cảm biến kích hoạt methane nhỏ gọn, ít điện của XMR đặt gần thiết bị. Nó báo các bất thường cục bộ kéo dài; không định lượng phát thải.
- Trạm điều phối (base station)
- Thiết bị điều phối tại chỗ: nhận sự kiện từ node, tích hợp dữ liệu gió, áp dụng quy tắc của nhà vận hành và điều động hoặc báo lên.
- UAV
- Phương tiện bay không người lái (drone). Trong XMR, UAV mang payload laser đạt chuẩn đo lường.
- ppm
- Phần triệu — nồng độ methane cục bộ tại một điểm trong không gian.
- ppm·m
- Phần triệu × mét — methane tích phân dọc một đường quang; dùng để quét nhanh theo không gian.
- kg CH₄/h
- Kilogram methane mỗi giờ — ước lượng lưu lượng phát thải mà nhà vận hành có thể dùng để hành động.
- Quang phổ hấp thụ laser
- Nguyên lý đo đã được thiết lập: methane hấp thụ ánh sáng laser ở bước sóng đặc trưng; cả hai thiết bị của payload XMR đều dùng nguyên lý này.
- Smart Gridding
- Chiến lược bay dựa trên số đo của XMR: quét thô, rồi thu hẹp vùng tìm theo tín hiệu quan sát, gió và hình học thiết bị.
- Mô hình phát tán
- Mô hình mô tả khí lan theo gió và xáo trộn; được ràng buộc bằng số đo để ước lượng nguồn và lưu lượng.
- TRL
- Mức sẵn sàng công nghệ, thang 1–9. TRL 6: hệ thống đã được trình diễn trong môi trường liên quan.
- POD
- Xác suất phát hiện — tỷ lệ sự kiện rò rỉ thực mà hệ thống phát hiện được.
- Dương tính giả
- Sự kiện được báo khi không có rò rỉ đủ điều kiện; định nghĩa và mẫu số được đặt trong giao thức thử nghiệm.
- Xả khí có kiểm soát
- Xả methane có đo đếm với lưu lượng biết trước để kiểm tra phát hiện, định vị và định lượng.
- METEC
- Trung tâm Đánh giá Công nghệ Phát thải Methane, Đại học Colorado State — khung thử nghiệm có kiểm soát (ADED 2.0).
- Class I, Division 1 / Zone 1
- Phân vùng khu vực nguy hiểm nơi khí cháy có thể xuất hiện khi vận hành bình thường; thiết bị cần chứng nhận phù hợp.
- An toàn nội tại
- Cách thiết kế giới hạn năng lượng điện và nhiệt để thiết bị không thể gây cháy môi trường nguy hiểm.
- VLOS / BVLOS
- Bay trong / ngoài tầm nhìn trực tiếp — các loại hình bay drone với yêu cầu cấp phép khác nhau.
- RTK
- Định vị động thời gian thực — định vị vệ tinh độ chính xác cao cho đường bay.
- LDAR
- Phát hiện và sửa chữa rò rỉ — chương trình hiện có của nhà vận hành mà triển khai ban đầu của XMR bổ trợ.
- Upstream / midstream
- Cơ sở khai thác (giếng, cụm bồn chứa) / tài sản thu gom, nén, xử lý và vận chuyển.
§ 14Mời đối tác trình diễn
Cùng chúng tôi chứng minh ngoài thực địa.
Trở thành đối tác trình diễn thực địa của XMR và cùng định hình thế hệ giám sát methane tiếp theo.
Câu trả lời tốt hơn, chỉ khi thực sự cần.
Sứ mệnh của XMR không phải bán thêm cảm biến methane cho nhà vận hành. Mà là đưa ra câu trả lời tốt hơn, chỉ khi cần, qua một hệ thống dễ triển khai và mở rộng tiết kiệm.
- Mạng kích hoạt
- mang lại nhận biết.
- Trạm điều phối
- mang lại khả năng phối hợp.
- UAV
- mang lại số đo chi tiết.
- Phần mềm
- nối tất cả với thiết bị và quyết định quan trọng.
Đội kỹ sư XMR có kinh nghiệm trực tiếp trong vận hành dầu khí, thiết bị đo công nghiệp và triển khai hệ thống đo ngoài thực địa.
Mục tiêu dài hạn là một nền tảng linh hoạt, mở rộng theo cơ sở, ưu tiên giám sát và nhu cầu dịch vụ của nhà vận hành — mà không buộc mỗi cơ sở phải tự mua và bảo trì trọn bộ thiết bị đo đắt tiền.
Tài liệu kỹ thuật tham khảo
- [1]Chen, Q., Kimura, Y., and Allen, D. T. (2024). Defining Detection Limits for Continuous Monitoring Systems for Methane Emissions at Oil and Gas Facilities. Atmosphere, 15(3), 383. doi.org/10.3390/atmos15030383
- [2]Jia, M., Sorensen, T. R., and Hammerling, D. M. (2025). Optimizing Point-in-Space Continuous Monitoring System Sensor Placement on Oil and Gas Sites. ACS Sustainable Resource Management, 2(1), 72–81. doi.org/10.1021/acssusresmgt.4c00333
- [3]A Framework for Optimizing Continuous Methane Monitoring System Configuration for Minimal Blind Time: Application and Insights from over 100 Operational Oil and Gas Facilities. ACS ES&T Air (2025). doi.org/10.1021/acsestair.4c00280
- [4]Colorado State University, Methane Emissions Technology Evaluation Center (METEC). Controlled Testing and Evaluation Protocols for Methane Detection and Quantification Technologies. metec.colostate.edu/aded-2-0/
- [5]U.S. Environmental Protection Agency. Oil and Gas Alternative Test Methods: Advanced Methane Detection Technologies. www.epa.gov/emc/oil-and-gas-alternative-test-methods
- [6]Sandia National Laboratories (2024). Methane Integrated Monitoring and Measurement System Design. doi.org/10.2172/2480126
